產品概述

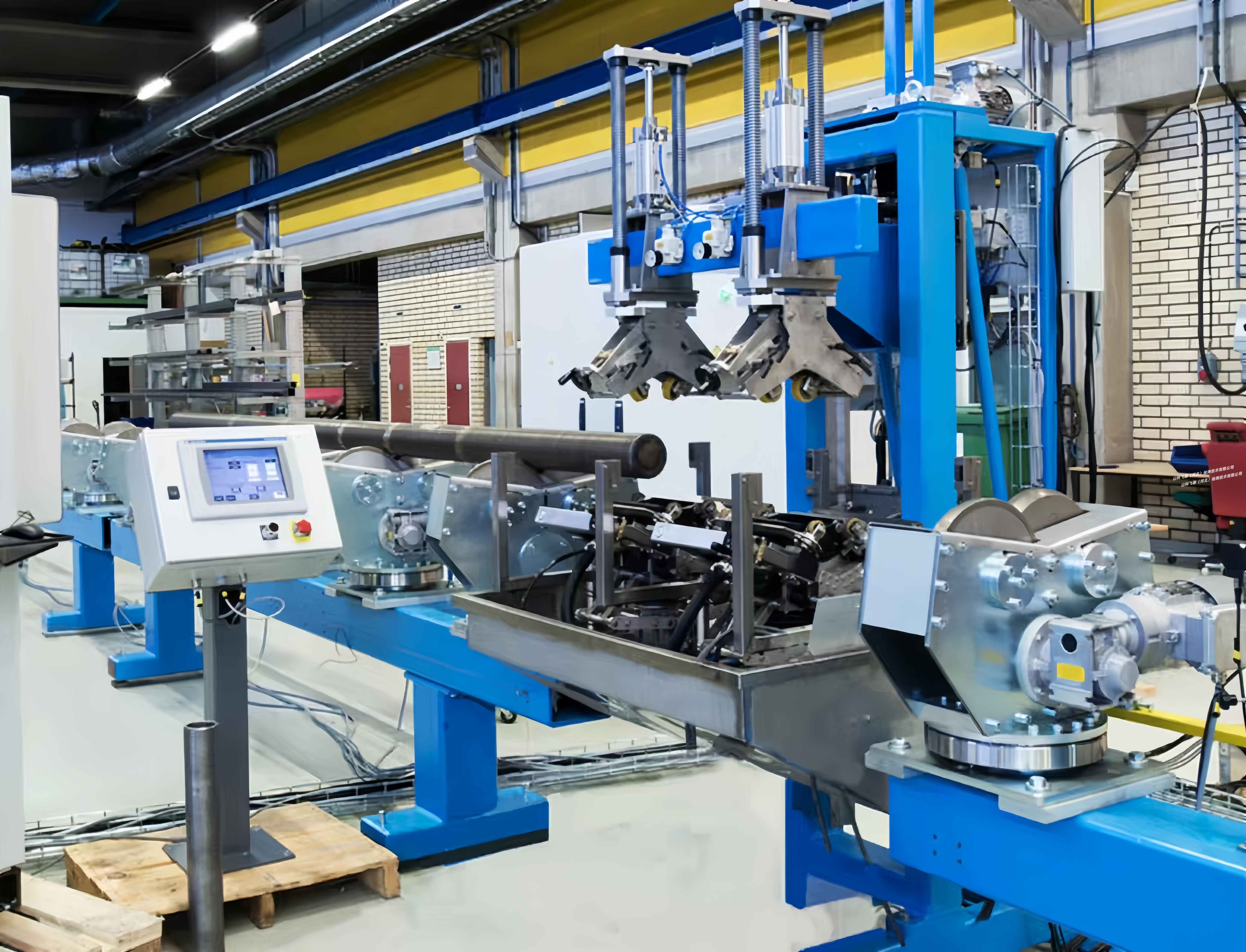

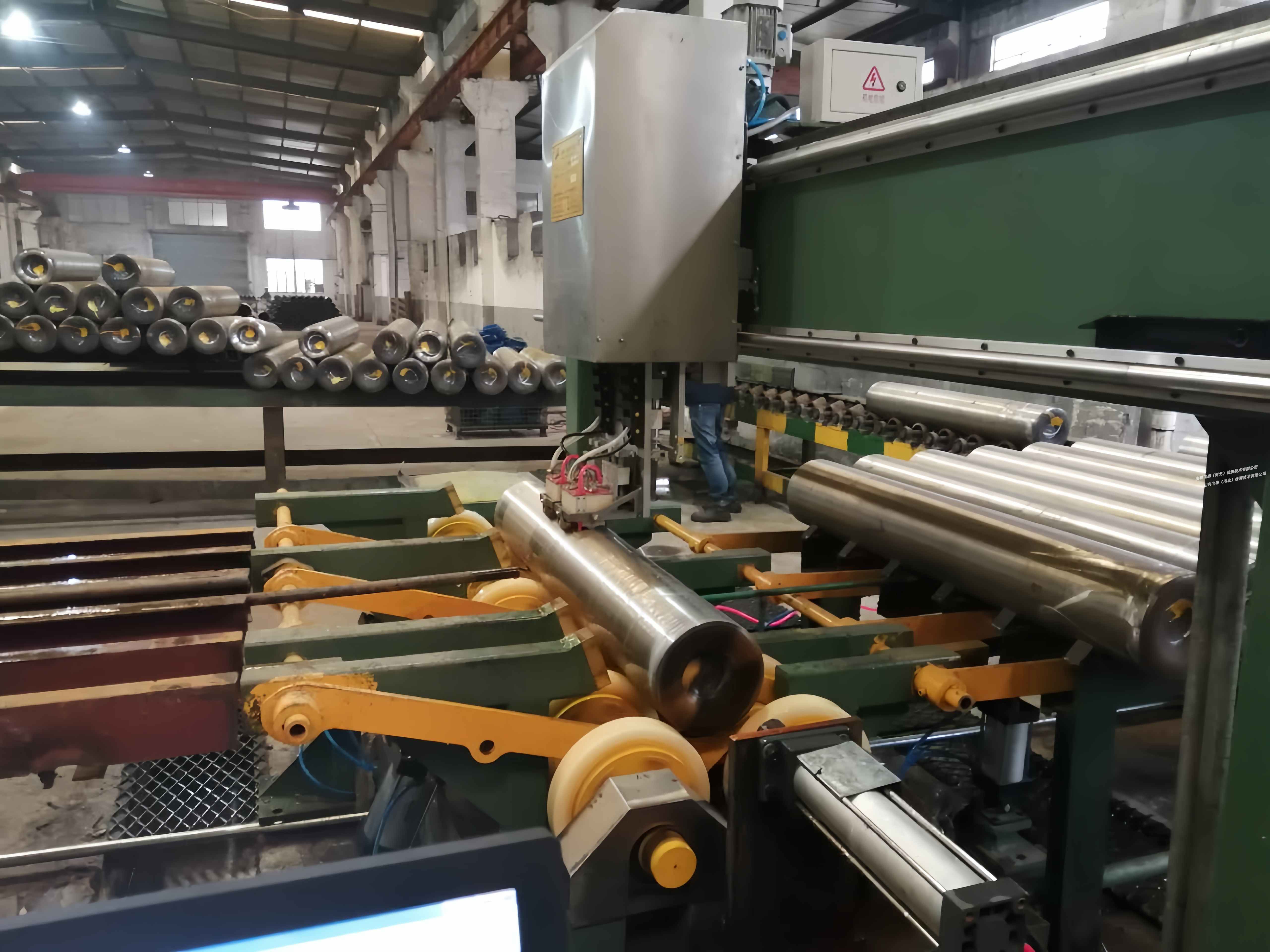

本款設備為不銹鋼圓棒材自動探傷設備，不銹鋼棒材探傷采用橫進橫出超聲波檢測。設備啟動，上料裝置將棒材撥送至旋轉輥道上，旋轉輥道驅動棒材原地旋轉，檢測探頭沿直線導軌水平運動，通過感應開關感應到棒材端部時停止，探頭落下開始檢測，探頭沿棒材表面直線移動，完成對棒材棒體部分的螺旋線式全覆蓋掃查。探頭與棒材探傷表面以水做為耦合劑。掃查完畢下料裝置動作將棒材撥送至下料臺架，根據有無缺陷將棒材送至正廢品料槽。
三、產品特點
自動化程度高，探傷標準全
中文操作界面，易懂易操作
直接通過網絡接收數據，方便現場使用和調試
具備 A、B 顯示及 C顯示模式
顯示窗口隨顯示設備分辨率自動調整大小
探傷方式有自動探傷和手動探傷兩種模式
可以對探傷進行全程記錄，存儲所有探傷結果
可以根據探傷結果自動生成探傷報告

主要參數二、
棒材直徑:φ50-500 mm
棒材長度:800-10000mm
最大單重:1m/3000 Kg
棒材表面溫度:<80℃
棒材表面狀態:精車
棒材彎曲度:≤ 2 mm/M
檢測范圍:棒材直段部位 110% 覆蓋
棒材直段部位檢測速度:0-5m/min
探傷方式:超聲波自動探傷
超聲儀器:12 通道數字式超聲波探傷儀
顯示方式:A型掃描圖像和B型掃描圖像顯示
工作電壓:380V/50HZ
發射脈沖強度:>300V 負尖脈沖
工作頻率:0.5-10 MHz
靈敏度余量:2.5P20:>50dB
垂直線性:<2%
水平線性:<0.5%
報警方式:聲光報警
制造執行標準:GB/T4162-2008等
